Σύστημα επεξεργασίας και επαναχρησιμοποίησης νερού

Το σύστημα επεξεργασίας και επαναχρησιμοποίησης νερού χρησιμοποιείται κυρίως για την επεξεργασία πλύσης μπουκαλιών PET που θα δημιουργήσει πολλά λύματα.Σύμφωνα με την ποσότητα λυμάτων και τον δείκτη ρύπων- Κατασκευάζουμε και σχεδιάζουμε ένα σύστημα επεξεργασίας νερού.και μέρος θα εκφορτωθεί μέχρι το πρότυπο.

Χαρακτήρες σχεδιασμού

1. Σύμφωνα με τις απαιτήσεις ποιότητας και επεξεργασίας των λυμάτων, η πορεία της διαδικασίας πρέπει να επιλέγεται εύλογα, η τεχνολογία επεξεργασίας πρέπει να είναι προηγμένη,και η ποιότητα του επεξεργασμένου νερού πρέπει να είναι σύμφωνη με το πρότυπο εκφόρτωσης.
2Με την προϋπόθεση ότι πληρούνται οι απαιτήσεις επεξεργασίας, οι αρχικές εγκαταστάσεις χρησιμοποιούνται όσο το δυνατόν περισσότερο για να μειωθεί η επένδυση,και οι απαιτήσεις για την ομορφιά του φυτού πρέπει να λαμβάνονται υπόψη.
3. Εύκολη λειτουργία και διαχείριση, απλή λειτουργία και εύκολη συντήρηση. Ο εξοπλισμός είναι υψηλής ποιότητας, καλής απόδοσης και σταθερής λειτουργίας.

Παράμετρος σχεδιασμού

1Πηγή λυμάτων: Από εργοστάσια ανακύκλωσης πλαστικών
2.Σχεδιασμένη χωρητικότητα επεξεργασίας:10-50m3/h
3.Ποιότητα των απορριμμάτων

Προδιαγραφές

Τεχνολογία επεξεργασίας
Για το σύστημα διήθησης νερού μας, ο κύριος στόχος είναι να αφαιρεθεί το SS από το νερό και να διατηρηθεί ο παράγοντας στο νερό.και επεξεργασία με πλεύση αέρα

ρεύμα επεξεργασίας:

Περιγραφή της διαδικασίας

Τα λύματα από τη γραμμή πλύσης απορρίπτονται πρώτα στην πισίνα συλλογής λυμάτων για συλλογή και προσωρινή αποθήκευση·
Βήμα 1: ο μεταφορέας λυμάτων προς τη μηχανή φιλτραρίσματος σκουπιδιών για τον διαχωρισμό στερεών και υγρών από την αντλία νερού, τα μεγαλύτερα σωματίδια στο κουτί συλλογής σκουπιδιών,και τα λύματα στην δεξαμενή ιζηματοποίησης;
Βήμα 2: Μετά την αποχέτευση των λυμάτων στην δεξαμενή ιζηματοποίησης, σύμφωνα με την ημερομηνία ανατροφοδότησης του ηλεκτρονικού μετρητή PH, προσθέστε αυτόματα οξύ και ρυθμίστε τον δείκτη PH σε ουδέτερο,στη συνέχεια προστίθενται φλοκωτικά και θρεπτικά στην αντίδραση φλοκωτικής.
Τα περισσότερα από τα συμπυκνωμένα φύλλα θα βουλιάξουν, και το καθαρό νερό θα επιπλέει πάνω και μέσα στην δεξαμενή αέρα για να πραγματοποιήσει τον διαχωρισμό της λάσπης και του νερού,και το νερό λάσπης θα απορρίπτεται στην δεξαμενή λάσπης τακτικά;

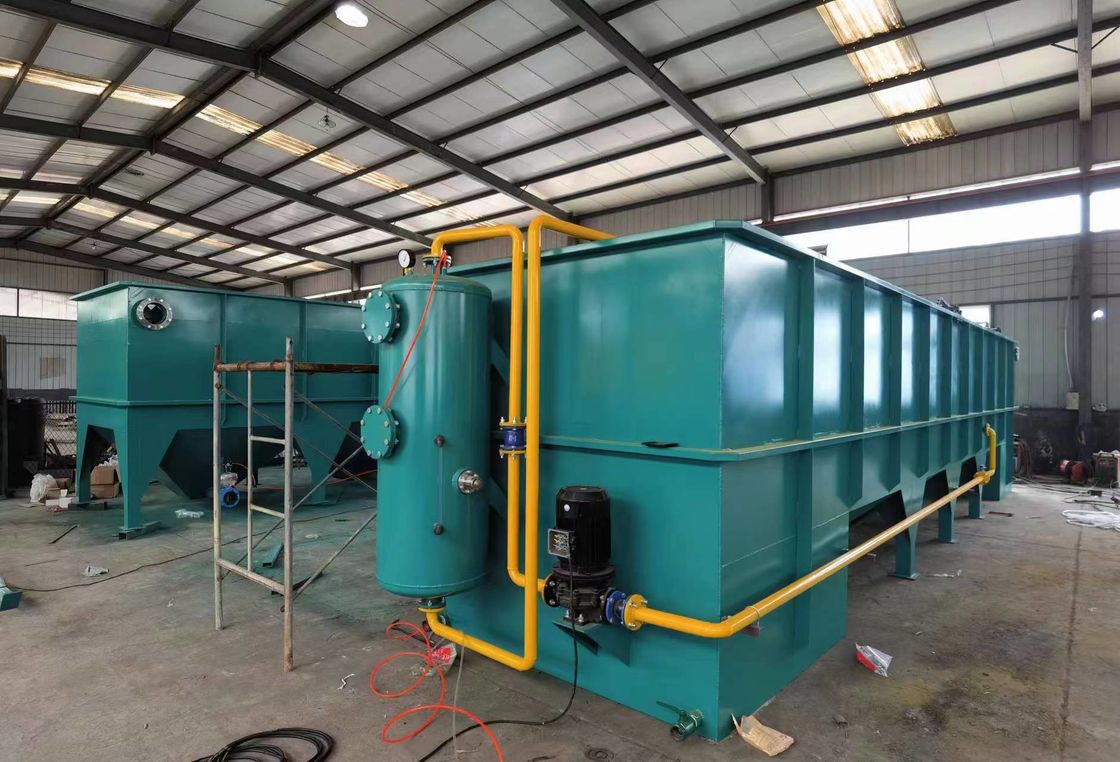

Βήμα 3:Καθαρό νερό στην δεξαμενή πλεύσης αέρα και όταν ο συμπιεσμένος αέρας αναμιγνύεται με νερό, παράγονται μικροφούσκλες.Τα υπολειπόμενα λεπτά σωματίδια και η πλωτή ουσία θα επιπλέουν στην επιφάνεια της πισίνας από τις φυσαλίδες αέραΜετά την επεξεργασία, το καθαρό νερό εισέρχεται στην δεξαμενή προσωρινής αποθήκευσης.
Βήμα 4: Το καθαρό νερό μεταφέρεται στο φίλτρο από την αντλία υψηλής πίεσης και το φιλτραρισμένο νερό επιστρέφει στην γραμμή πλύσης.
Η ιλύ που παράγεται από την δεξαμενή ιλύσεως και την πλεύση του αέρα στην δεξαμενή ιλύσεως, αποβρύσσεται από τη συσκευή αποβρύσματος ιλύσεως και στη συνέχεια μεταφέρεται για τακτική επεξεργασία.

2- Πρωτογενείς διαδικασίες:

α.Αποθαλάσσια δεξαμενή συλλογής (παρασκευασμένη από τον πελάτη)

Χρησιμοποιείται κυρίως για τη συλλογή των λυμάτων που απορρίπτονται από τη γραμμή πλύσης, και χρησιμεύει επίσης ως δεξαμενή της αντλίας ανύψωσης λυμάτων, η οποία έχει τις λειτουργίες της αποθήκευσης της αλλαγής ροής,ρύθμιση του όγκου του νερού, και την ομοιογενοποίηση της ποιότητας του νερού.
Διάρκεια διαμονής σχεδιασμού: λιγότερο από 2 ώρες
Ενσωματωμένη δεξαμενή συλλογής λυμάτων*1 σύνολο,Αποτελεσματικός όγκος:40m3
Υλικό: σκυρόδεμα
Φόρμα:Υπόγεια

β.Ανάβασα αντλίας

Χρησιμοποιείται για την ανύψωση των λυμάτων στην δεξαμενή ιζηματοποίησης για επεξεργασία.Η αυτόματη εκκίνηση και διακοπή μπορεί να πραγματοποιηθεί μέσω του μετρητή επιπέδου που ορίζεται στην δεξαμενή ρύθμισης, μειώνοντας τη χειροκίνητη λειτουργία.
Ενσωματωμένη αντλία ανύψωσης λυμάτων*2se (μια για χρήση, η άλλη για αναμονή)
Δύναμη:5.5kw

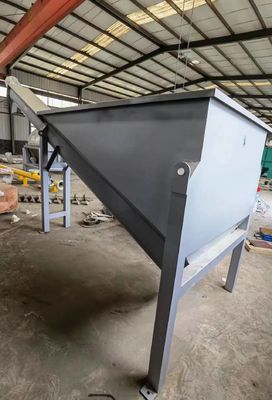

γ. Μηχανή φιλτραρίσματος σκουπιδιών

Το μηχάνημα φίλτρου σκουπιδιών τοποθετείται στο μπροστινό μέρος του συστήματος επεξεργασίας νερού, κυρίως για να διαχωρίζει τα μεγαλύτερα σωματίδια στα απορριμμένα λύματα,η οποία είναι ευεργετική για τη μεταγενέστερη επεξεργασία ιζηματοποίησης και μειώνει την απόφραξη και την φθορά του μεταγενέστερου εξοπλισμού.
Πρότυπο:Σειρά PRLZ*1set Κύριο υλικό:SUS304

δ.Ενσωματωμένη δεξαμενή ιζηματοποίησης

Η ενσωματωμένη δεξαμενή ιζηματοποίησης υιοθετεί κλίση δεξαμενής ιζηματοποίησης σωλήνων, η οποία τοποθετείται στο μπροστινό άκρο του συστήματος επεξεργασίας.παρέχοντας τις καλύτερες συνθήκες για την επακόλουθη αντίδραση ιζηματοποίησηςΣε αυτή τη διαδικασία, το PH που έχει οριστεί στην δεξαμενή αντίδρασης συνδέεται με την αντλία μέτρησης της δόσης οξέος για να πραγματοποιηθεί η αυτόματη ρύθμιση του PH.
Ταυτόχρονα, με την προσθήκη φλοκουλάντων και πήξης, το SS στα λύματα μπορεί να πήξει και να καθιερωθεί, και η λάσπη και το νερό μπορούν να διαχωριστούν με βαρύτητα, ώστε να αποσαφηνιστεί η ποιότητα του νερού.
Δυνατότητα επεξεργασίας:20m3/h 1set
Εξωτερικές διαστάσεις:L11000*W2000*H3500
Υλικό:Ατσάλι άνθρακα + αντι-διάβρωση
Εκφόρτωση λάσπης:Η βαλβίδα εκφόρτωσης λάσπης είναι μια ηλεκτρική βαλβίδα που εκφορτώνει αυτόματα λάσπη τακτικά

στ. Θάλασσα καθαρού νερού

Χρησιμοποιείται κυρίως για τη συλλογή του επεξεργασμένου ανακυκλωμένου νερού και χρησιμεύει επίσης ως δεξαμενή για την αντλία καθαρού νερού.
Χρόνος διαμονής σχεδιασμού: 2 ώρες
Ενεργός όγκος:40m3
Υλικό:Αντικροσία από χάλυβα άνθρακα
Μέγεθος: L4000*W2000*H1500 2set

g.Παμπή καθαρού νερού

Χρησιμοποιείται για την επαναχρησιμοποίηση του επεξεργασμένου ανακυκλωμένου νερού στην γραμμή καθαρισμού.Το συναγερμό υψηλού επιπέδου και η στάση της αντλίας χαμηλού επιπέδου μπορούν να πραγματοποιηθούν μέσω του μετρητή επιπέδου που ορίζεται στην δεξαμενή ρύθμισης.
Ποσότητα.:2set ((Ένα για χρήση, το άλλο για υποστήριξη)
Δύναμη:5.5kw

h.Φιλτράρισμα

Τα επεξεργασμένα λύματα φιλτράρονται βαθιά και χρησιμοποιούνται σαν υλικό φίλτρου άμμος από χαλαζία, το νερό ρέει μέσω του εσωτερικού διανομέα νερού και του συλλέκτη νερού,και διήθηση υψηλής ταχύτητας πραγματοποιείται στην δεξαμενή, η οποία μπορεί να αφαιρέσει αποτελεσματικά τα σωματίδια και να μειώσει τη θολούρα.
Ποσότητα: 1 σύνολο
Πρότυπο: DMF3224-1A
Υλικό:Αντικροσία από χάλυβα άνθρακα

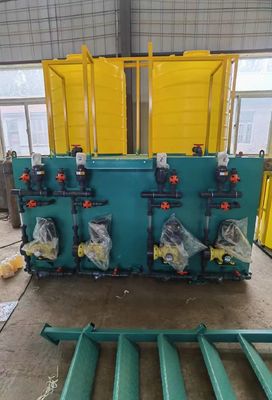

Σύστημα δοσολογίας

Η συσκευή δοσολογίας αποτελείται από αντλία μέτρησης, βαρέλι αντιδραστηρίου, αναμειγνυτής κλπ. και χρησιμοποιείται για την πραγματοποίηση της ποσοτικής δοσολογίας αντιδραστηρίου.Το PAC είναι ένα φλοκωτικό με ισχυρές επιδόσεις προσρόφησης γέφυρας, το οποίο μπορεί να πήξει και να απορροφηθεί με τα αιωρούμενα στερεά σε νερό, έτσι ώστε να αποσταθεροποιήσει και να αποθηκεύσει τα αιωρούμενα στερεά.το οποίο μπορεί να χρησιμοποιηθεί σε συνδυασμό με φλοκωτικό για τη βελτίωση της ιζηματοποίησης των κοκκίων και τη διευκόλυνση της αποσαφήνισης της ποιότητας του νερούΗ συσκευή αυτόματης δοσολογίας οξέος χρησιμοποιείται για τη ρύθμιση του PH των λυμάτων σε ουδέτερο επίπεδο,και η αυτόματη δοσολογία πραγματοποιείται μέσω της ηλεκτρονικής συσκευής PH.
Ποσότητα: 4 σετ
PAM Αυτόματη συσκευή δοσολογίας:2set Τρία κιβώτια τύπου αυτόματη, 304 1000L
PAC Συσκευή αυτόματης δοσολογίας:1 σύνολο Διπλής αντλίας PE 2000L

Αυτόματη συσκευή δοσολογίας οξέος: 1 σύνολο Μία διπλή αντλία PE 500L

j.Σύστημα επεξεργασίας ιλύων

Το σύστημα επεξεργασίας των ιλύων αποτελείται από πυκνωτή ιλύων και φίλτρο
Η δεξαμενή πάχυνσης των ιλύων χρησιμοποιείται για την αποθήκευση των ιλύων που παράγονται από τη φυσική και χημική αντίδραση της δεξαμενής ιλύσεως και της δεξαμενής πλεύσης αέρα.Η λάσπη μεταφέρεται στο φίλτρο μέσω της αντλίας λάσπης για αφυδάτωση, και η αφυδατωμένη λάσπη μεταφέρεται προς τα έξω για επεξεργασία
